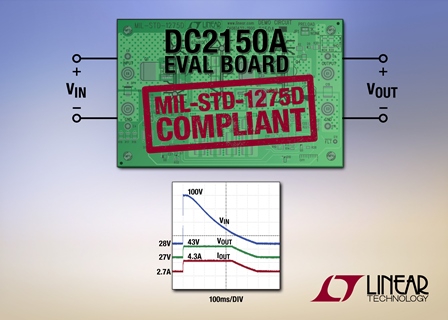

Linear Technology Corporation annuncia la disponibilità della scheda di valutazione DC2150A, una soluzione surge stopper conforme allo standard MIL-STD-1275D. Questo standard creato dal Dipartimento della Difesa statunitense specifica le caratteristiche di steady state e tensione transitoria dell’alimentatore da 28V DC di un veicolo militare da terra. In presenza di picchi di corrente transitori e forme d’onda di ripple specificate dallo standard MIL-STD-1275D, il DC2150A limita la tensione di uscita al valore sicuro di 44V. Per la maggior parte delle applicazioni, soddisfare i requisiti di questo standard implica semplicemente il posizionamento del circuito DC2150A davanti a un dispositivo con tolleranza di 44V. Il DC2150A utilizza i circuiti integrati LTC4366 e LT4363 del surge stopper che controllano i MOSFET a canale N, riducendo le dimensioni e il costo della soluzione rispetto ai circuiti shunt tradizionali che impiegano ingombranti condensatori, fusibili, induttori e soppressori della tensione transitoria.
Il DC2150A è progettato per resistere a tensioni transitorie in ingresso fino a ±250V e fornire al carico una corrente minima di 4A in tutte le condizioni, tranne che in presenza di ripple di ±7V quando la corrente disponibile scende a 2,8A. I MOSFET a canale N sono protetti contro i sovraccarichi in uscita dalla limitazione della corrente. Condizioni sostenute di sovratensione o sovracorrente disattivano il circuito trascorso il ritardo del timer; il circuito viene riattivato automaticamente dopo un ciclo di raffreddamento. Il circuito di protezione termica disattiva il MOSFET controllato dall’LT4363 quando la sua temperatura supera i 105oC.
Il DC2150A offre quattro opzioni di assemblaggio (da DC2150A-A a DC2150A-D), in funzione della corrente di carico massima e della possibilità di gestire una tensione di picco di 100V della durata di 500ms. I costi dei componenti nella distinta materiali (BOM) si riducono in quanto i vari modelli di scheda eliminano funzioni di protezione non necessarie. È disponibile solo il modello dotato di ogni funzionalità, il DC2150A-C, al prezzo di $150,00/cad. La soluzione è descritta in dettaglio nel documento “Linear Technology Journal of Analog Innovation”, volume 24, numero 1, “High Voltage Surge Stoppers Ease MIL-STD-1275D Compliance by Replacing Bulky Passive Components”. Per un report di certificazione e maggiori informazioni, visitare la pagina www.linear.com/demo/DC2150A
Riepilogo delle caratteristiche: DC2150A
- Conforme allo standard MIL-STD-1275D
- Certificato da laboratori di test indipendenti
- Tensioni nominali:
- Tensione d’esercizio in ingresso compresa tra 8V e 40V
- Gestione di picchi in ingresso da 100V della durata di 500ms
- Supporta picchi in ingresso di ±250V
- Blocco della tensione di uscita a 44V
- Capacità di corrente di uscita:
- Fino a 2,8A durante il ripple in ingresso di ±7V
- Fino a 4A in tutte le altre condizioni
- Protezione termica a 105oC
I prezzi indicati sono solo a scopo di bilancio e possono variare in base a dazi, imposte, tasse e tassi di cambio locali.
