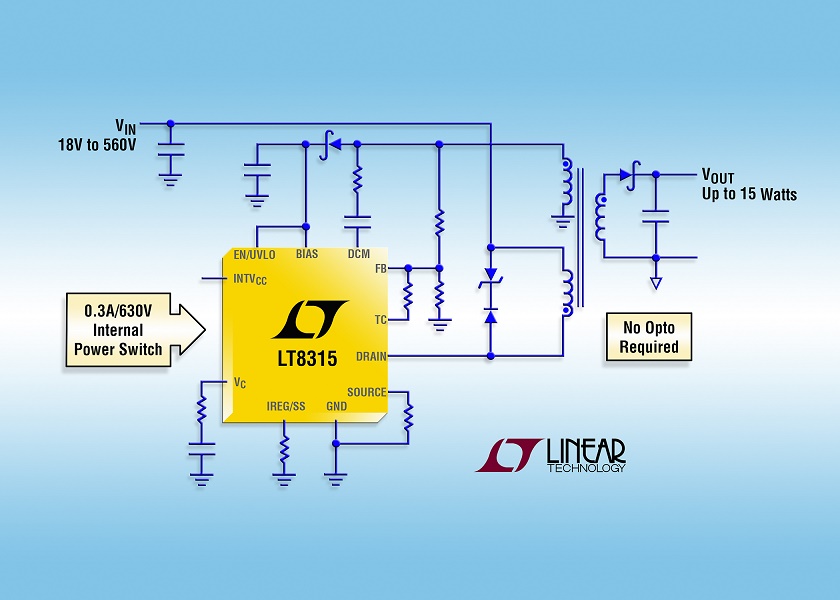

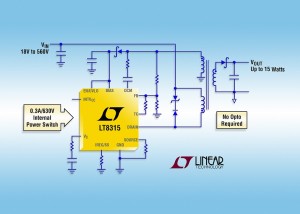

Linear Technology Corporation annuncia l’LT8315, un regolatore di flayback monolitico per l’alta tensione che semplifica la progettazione dei convertitori DC/DC isolati. Campionando la tensione di uscita isolata riflessa tramite il terzo avvolgimento sul trasformatore di potenza, il dispositivo non richiede un opto-isolatore o l’LT1431 per la regolazione. L’T8315 funziona in un intervallo di tensioni di ingresso compreso tra 18V e 560V, dispone di uno switch di potenza da 0,30A e 630V che lo rendono ideale per i veicoli elettrici e gli stack di batterie, oltre che per supportare un’ampia gamma di applicazioni offline, automotive, industriali e medicali.
Per molte applicazioni è possibile utilizzare una serie di trasformatori preconfigurati (specificati nel data sheet). L’LT8315 opera in modalità boundary quasi-risonante, uno schema di commutazione del controllo in current mode a frequenza variabile, che in genere offre una regolazione migliore di ±1% rispetto a linea e carico. Il funzionamento in modalità boundary consente l’uso di un trasformatore più piccolo di quello utilizzato per progetti CCM (Continuous Conduction Mode) equivalenti. L’alto livello di integrazione e l’uso del funzionamento Burst Mode® a basso ripple, offre una soluzione facile da utilizzare, con un ridotto numero di componenti e ad alta efficienza per la fornitura di potenza isolata.
Funzionalità supplementari sono la protezione contro i cortocircuiti in uscita, una corrente di quiescenza operativa senza carico di 70µA, l’abilitazione precisa e il blocco per sottotensione con isteresi, oltre alla compensazione della temperatura del diodo di uscita.
L’LT8315 è disponibile in un package TSSOP-20 dal quale sono stati eliminati quattro pin per la spaziatura richiesta dall’alta tensione. Oltre alle versioni estesa e industriale con range di temperature di giunzione tra -40°C e 125°C, è disponibile una variante specifica per il settore automotive che può essere utilizzata con temperature tra -40° e 150°C. I prezzi partono da $4,15/cad. per 1000 pezzi. Per maggiori informazioni, visitare la pagina www.linear.com/product/LT8315.
Riepilogo delle caratteristiche: LT8315
- Intervallo VIN da 18V a 560V
- Potenza in uscita fino a 15W
- Switch di potenza da 0,30A/630V onboard
- Trasformatori di potenza preconfigurati
- Per il feedback della tensione non occorrono opto-isolatori o l’LT1431
- Corrente di quiescenza di 70µA
- Modalità di funzionamento boundary quasi-risonante
- Abilitazione precisa dell’ingresso e blocco per sottotensione con isteresi
- Compensazione della temperatura del diodo in uscita
- Package TSSOP con spaziatura per l’alta tensione
I prezzi indicati sono solo a scopo di budget e possono variare in base a dazi, imposte, tasse e tassi di cambio locali.
