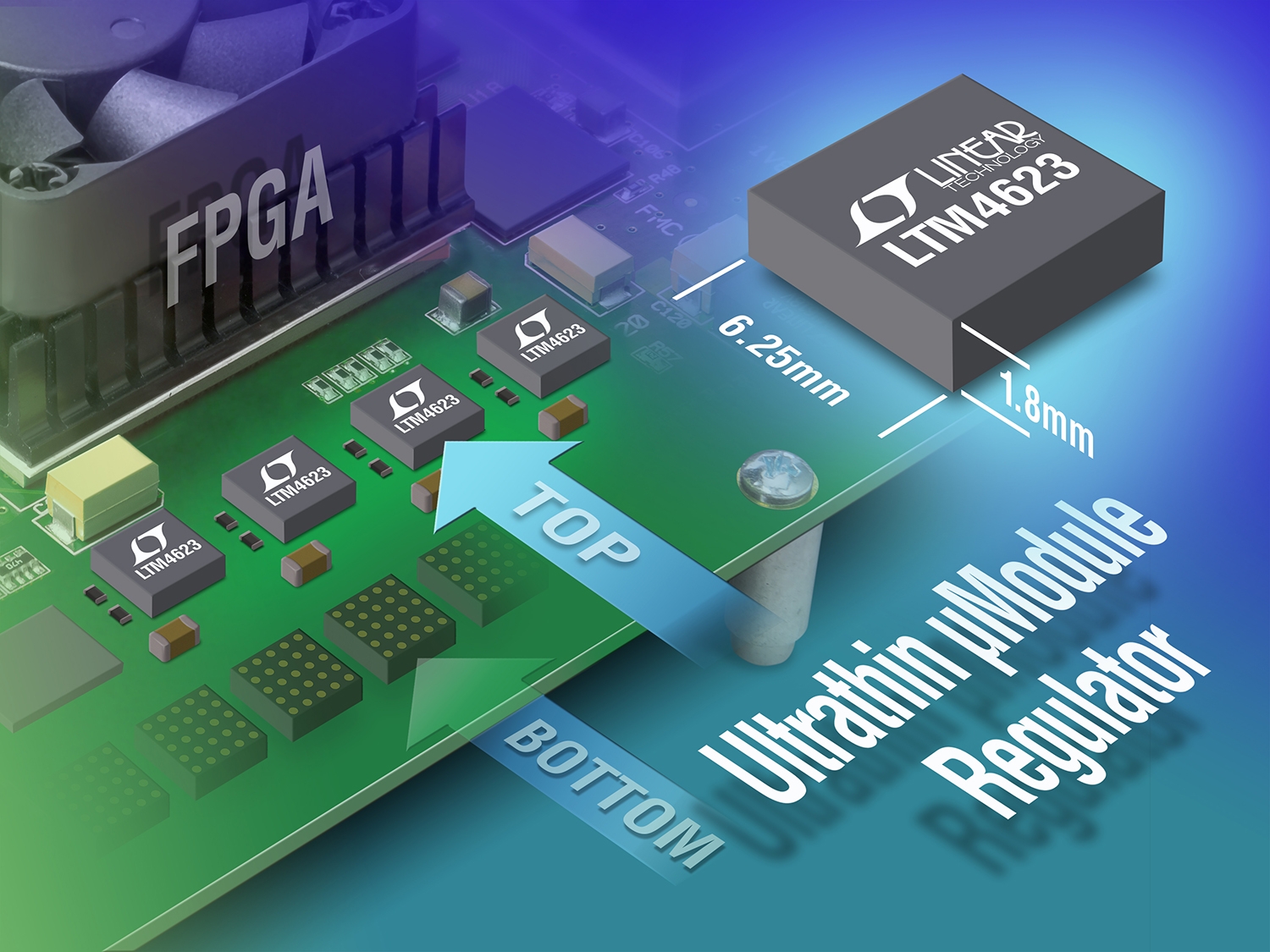

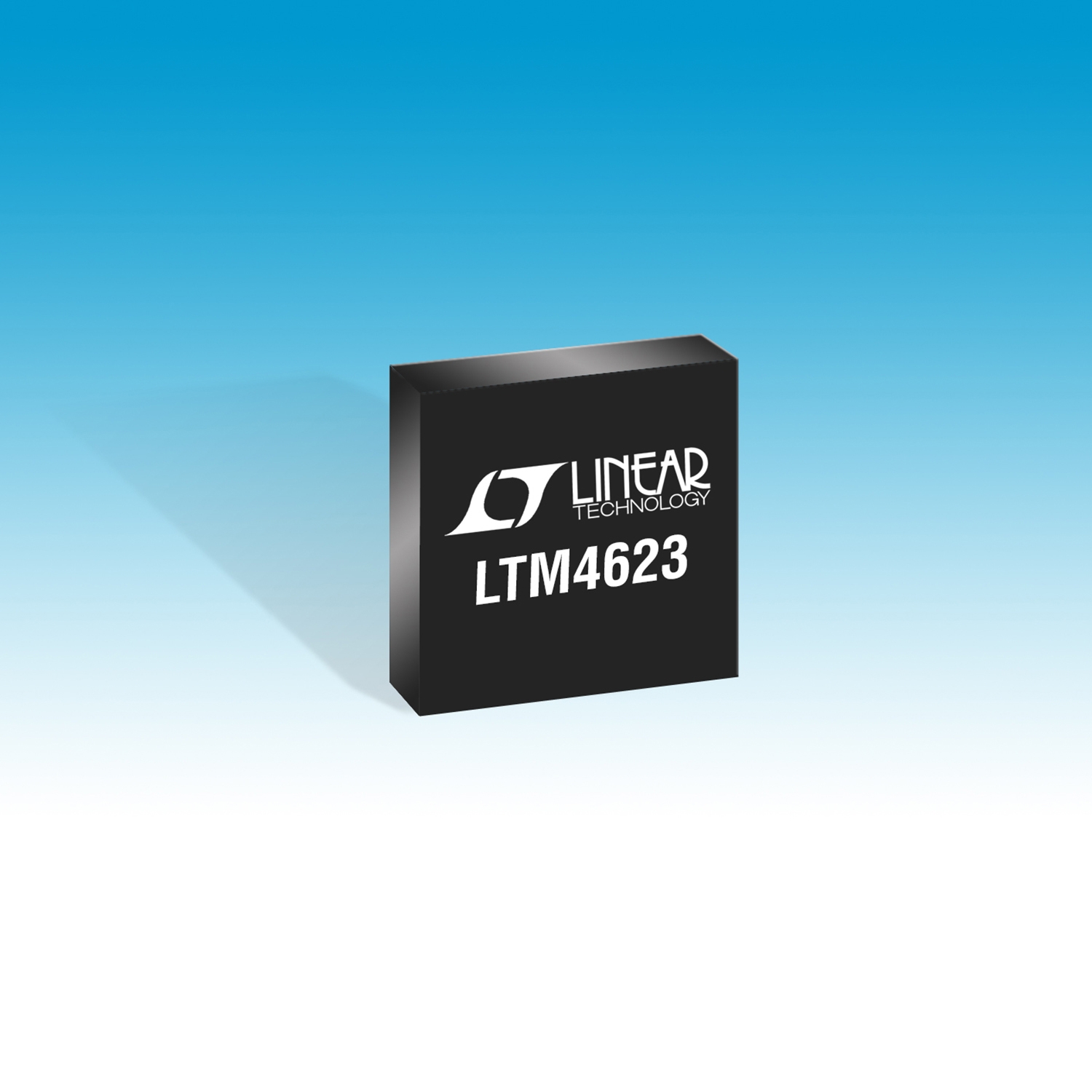

Linear Technology Corporation presenta l’LTM4623, un regolatore step-down µModule (micromodule) da 3A in un package LGA ultrasottile con profilo di 1,8mm e un ingombro di soli 6,25 x 6,25mm. Inclusa la saldatura, l’altezza del package è inferiore a 2mm, conforme quindi alle restrizioni in altezza di molti dispositivi PCIe (Peripheral Component Interconnect Express), schede AMC (Advanced Mezzanine Cards) per schede di portanti AdvancedTCA nei sistemi di elaborazione embedded. Il formato compatto e l’altezza ridotta consentono di installare l’LTM4623 sul lato posteriore della scheda a circuiti stampati, liberando spazio sul lato superiore per componenti quali schede di memoria e FPGA. L’LTM4623 funziona con alimentazioni in ingresso comprese tra 4V e 20V e regola con precisione una tensione di uscita da 0,6V a 5,5V con un errore di tensione di uscita DC max dell’1,5%. Esempi di applicazioni includono storage dei dati ad altissima densità, controller di gateway e apparecchiature di rete da 40 a 100Gbps.
L’LTM4623 si inserisce in una scheda a circuiti stampati a due lati da 0,5cm2 oppure a lato singolo <1cm2. Il circuito richiede solo un condensatore di ingresso e uno di uscita, una resistenza per impostare VOUT e un piccolo condensatore per il tracking di VOUT e il soft-start. Con una polarizzazione ausiliaria di 5V, l’LTM4623 funziona da alimentazioni di soli 2,375V. L’efficienza operativa per la conversione da 12VIN a 1,5VOUT e da 3,3VOUT a 3A è rispettivamente dell’80% e dell’88%. La perdita di potenza da 12VIN a 1,5VOUT è di 1,1W, che risulta in un aumento della temperatura di giunzione di soli 24°C. L’LTM4623 supporta temperature da -40°C a 125°C. I prezzi per 1.000 unità partono da $6,41/cad. Per maggiori informazioni, consultare la pagina www.linear.com/product/LTM4623
Riepilogo delle caratteristiche: LTM4623
- Regolatore µModule® LGA ultrasottile da 1,8 x 6,25 x 6,25mm e 3A
- Scheda a circuiti stampati a doppio lato per una soluzione <0,5cm2
- Ampio range di tensione di ingresso, da 4V a 20V
- Tensione di uscita regolabile con resistenza da 0,6V a 5,5V
- Protezione contro sovratensione, sovracorrente e sovratemperatura
I prezzi indicati sono solo a scopo di bilancio e possono variare in base a dazi, imposte, tasse e tassi di cambio locali.
