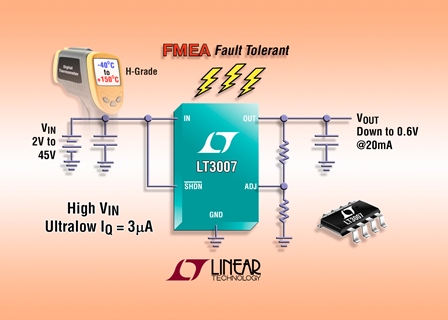

Linear Technology Corporation annuncia una nuova versione di grado H, con un range di temperature più ampio, dell’LT3007, l’ultimo di una famiglia di dispositivi LDO micropower ad alta tensione basati su PNP con una corrente di riposo ultrabassa di soli 3µA. La temperatura di giunzione nominale di 150°C di questa versione consente di utilizzare il dispositivo in applicazioni automotive ad alta potenza e industriali. La capacità di alta tensione di ingresso dell’LT3007 che va da 2,0V a 45V con una tensione di uscita regolabile compresa tra 0,6V e 44,5V, consente il funzionamento in un’ampia varietà di ambiti applicativi.
Il pinout dell’LT3007 è conforme a FMEA (Failure Mode Effects Analysis), quindi l’uscita è uguale o inferiore alla tensione di regolazione durante un evento di cortocircuito dei pin adiacenti oppure se un pin viene lasciato fluttuante. La corrente di riposo di 3µA del dispositivo e quella di shutdown (<1µA) consentono un consumo di corrente molto ridotto in standby, rendendo il circuito integrato una scelta eccellente per le applicazioni che non richiedono lo spegnimento oppure quelle che necessitano di una capacità moderata in uscita e una elevata tensione di ingresso, come ad esempio il monitoraggio remoto e la memoria a bassa corrente alimentata a batteria per mantenere attivi i sistemi che richiedono un’operatività prolungata.
L’LT3007 fornisce fino a 20mA di corrente in uscita con una corrispondente tensione di dropout di soli 300mV. La tolleranza della tensione di uscita è regolata sull’intervallo ±2% per linea, carico e temperatura. Il circuito integrato ottimizza la stabilità e la risposta al transiente con condensatori ceramici di uscita a bassa ESR di soli 2,2µF. Il circuito di protezione interno fornisce protezione in caso di inversione della polarità della batteria, oltre che inversione sull’uscita e dall’uscita all’entrata, nonché limitazione della corrente e a livello termico per garantire solidità.
L’LT3007 viene offerto nelle versioni E, I e H in un package SOT-23 a 8 conduttori con 3 pin dotati di fusibili sull’aletta di terra per prestazioni termiche avanzate nelle versioni fissa e regolabile. I prezzi partono da $1,27/cad. per 1.000 pezzi per la versione di grado E e da $1,86/cad. per la versione di grado H. Per maggiori informazioni, visitare la pagina www.linear.com/product/LT3007.
Riepilogo delle caratteristiche: LT3007
- Fault tolerant per FMEA
- Uscita uguale o inferiore alla tensione di regolazione durante il cortocircuito dei pin adiacenti o se un pin viene lasciato fluttuante
- Corrente di riposo ultrabassa: 3µA
- Range di temperature di giunzione operative della versione di grado H: da -40°C a +150°C
- Range VIN: da 2,0V a 45V
- VOUT regolabile: da 0,6V a 44,5V
- Tensioni di uscita fisse: 1,2V, 1,5V, 1,8V, 2,5V, 3,3V, 5V
- Tolleranza dell’uscita: ±2% su linea, carico e temperatura
- Bassa tensione di dropout: 300mV a pieno carico
- Corrente di uscita: 20mA
- Stabilità con condensatori di uscita ceramici a bassa ESR (minimo 2,2µF)
- Corrente di shutdown: <1µA
- Inversione della batteria, inversione dell’uscita e protezione contro l’inversione della corrente
- Limitazione della corrente e a livello termico
- Package TSOT-23 a 8 pin con caratteristiche termiche avanzate
I prezzi indicati sono solo a scopo di bilancio e possono variare in base a dazi, imposte, tasse e tassi di cambio locali.
