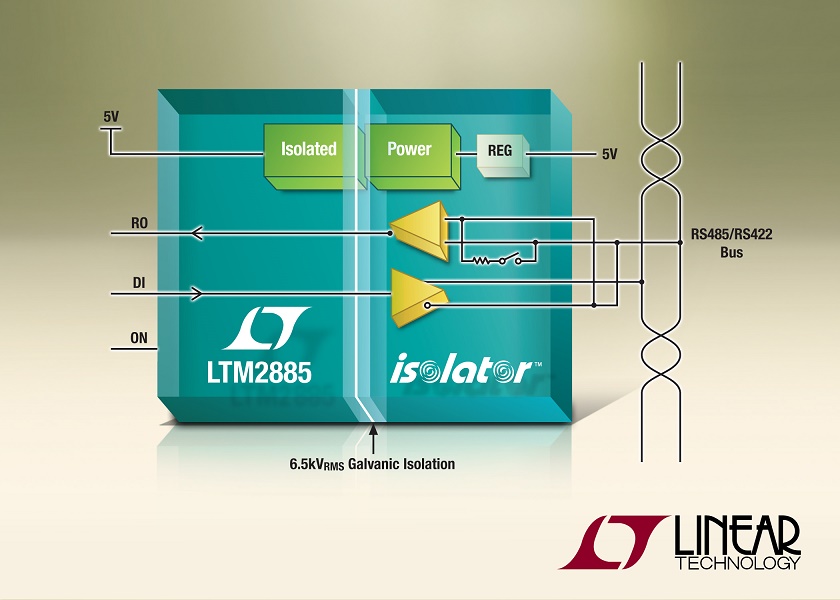

Linear Technology Corporation introduce il modello LTM2885, un transceiver µModule® RS485 isolato che protegge contro notevoli differenziali tra masse differenti. Molte applicazioni industriali, per servizi di utenza, mediche, militari e per la sicurezza intrinseca richiedono componenti di isolamento con maggiore separazione spaziale e di tensione per tutelare l’incolumità delle persone. Il modello LTM2885 fornisce 6500VRMS di isolamento rinforzato tra l’interfaccia a livello logico e i pin del bus del transceiver, andando ben oltre gli standard di isolamento base e rinforzato specificati dalla norma IEC 60747. Con distanze di dispersione superiori a 14mm e distanza attraverso l’isolante superiore a 0,2mm, l’LTM2885 supera numerosi requisiti sugli apparecchi contraddistinti dal gruppo di materiali IIIA e dalla categoria di sovratensione II, compresa la disposizione concernente due mezzi di protezione del paziente (MOPP) per apparecchi medici in conformità alla norma IEC 60601-1.
Il modello LTM2885 fornisce un’ampia gamma di funzioni a supporto del suo efficacissimo isolamento. Un transceiver RS485 protetto contro la scarica elettrostatica a ±15kV funziona a 20Mb/s o a 250kb/s con bassi livelli di interferenza elettromagnetica e garantisce comunicazioni ininterrotte per transitori di modo comune sino a 50kV/µs. Un convertitore CC/CC interno con bassi livelli di interferenza elettromagnetica alimenta il transceiver e assicura un’uscita di alimentazione da 1W isolata per l’alimentazione di componenti ausiliari esterni. Una terminazione selezionabile integrata consente di terminare i cavi in modo appropriato, con la flessibilità derivante dal poterla aggiungere o rimuovere ovunque nel bus tramite controllo software. Alimentato a 5V, l’LTM2885 non richiede alcun componente esterno, offrendo quindi una soluzione μModule autonoma per la trasmissione di dati seriali RS485 isolata.
Il modello LTM2885 viene proposto in versioni commerciali, industriali e per il settore automotive, con intervalli di temperature di funzionamento compresi, rispettivamente, fra 0°C e 70°C; –40°C e 85°C; –40°C e 105°C. Il package è un BGA a montaggio superficiale di 22mm x 9mm x 5,16mm; tutti i circuiti integrati e i componenti passivi sono ospitati in questo package μModule a norma RoHS sviluppato da Linear Technology. I prezzi partono da $11,98/cad. per 1.000 unità. Visitare www.linear.com/product/LTM2885 per ulteriori informazioni e scelta dei prodotti.
Riepilogo delle caratteristiche: LTM2885
- Transceiver RS485/RS422 isolato: 6500VRMS
- Alimentazione CC isolata: 5V a 200mA max
- Isolamento rinforzato e spaziature > 14mm
- Non è necessario alcun componente esterno
- Velocità di trasmissione dati: 20Mb/s o 250kb/s con bassi livelli di interferenza elettromagnetica
- Elevata protezione contro la scarica elettrostatica: ±15kV (modello del corpo umano) all’interfaccia del transceiver
- Elevata immunità contro i transitori di modo comune: 50kV/µs
- Terminazione a 120Ω selezionabile integrata
- Pin di alimentazione del circuito logico da 1,62V a 5,5V ai fini della flessibilità dell’interfaccia digitale
- Canale isolato CMOS universale
- Package a montaggio superficiale di 22mm x 9mm x 5,16mm
I prezzi indicati in USD sono solo a scopo di budget. I prezzi internazionali possono variare in base a dazi, imposte, tasse e tassi di cambio locali.
