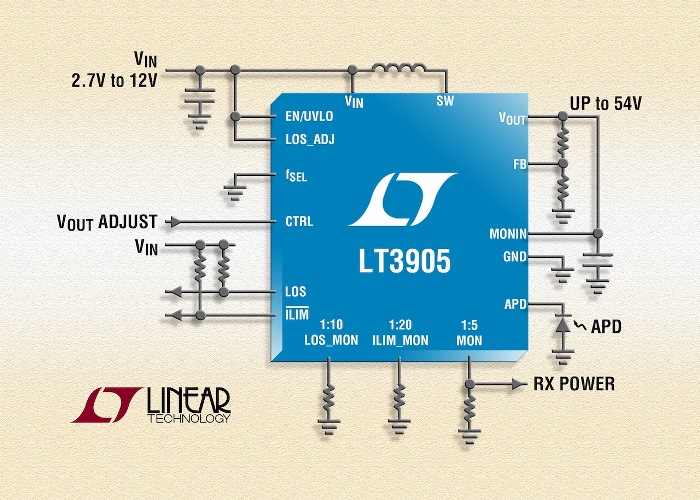

L’LT3905 è un convertitore DC/DC step-up a frequenza fissa in current mode progettato per i fotodiodi a valanga (APD) con polarizzazione nei ricevitori ottici.
L’LT3905 presenta il monitoraggio della corrente APD sul lato alto con un intervallo dinamico su cinque decadi e una precisione relativa superiore al 2% nel range di corrente compreso tra 3µA e 3mA. La massima corrente APD è programmata tramite un singolo resistore, mentre un veloce limitatore con indicatore protegge i fotodiodi a valanga nelle condizioni di sovraccarico. La tensione di uscita regolabile fornisce il controllo della polarizzazione dinamica e un indicatore di perdita di segnale programmabile segnala la bassa corrente APD. Lo switch di potenza, il diodo Schottky, il monitoraggio della corrente APD, il limite di corrente e l’indicatore di perdita di segnale sono incorporati in un unico circuito integrato contenuto in un package QFN di 3 x 3mm. Con una frequenza di commutazione di 1MHz o 2MHz, l’LT3905 offre una soluzione compatta per le applicazioni di polarizzazione degli APD.
L’interruttore interno ad alta efficienza da 65V e 350mA dell’LT3905 offre tensioni di uscita fino a 60V mentre la tensione di ingresso compresa tra 2,7V e 12V supporta un’ampia gamma di fonti in ingresso. La frequenza di commutazione è selezionabile dall’utente tra 1MHz e 2MHz; in fase di progettazione ciò consente di ottenere la massima efficienza riducendo al minimo l’ingombro dei componenti esterni. L’architettura a frequenza costante viene utilizzata per ridurre al minimo il rumore in uscita. Altre caratteristiche di questo dispositivo sono: soft‑start, compensazione interna e blocco per sottotensione VIN programmabile.
La versione LT3905EUD è disponibile in un package QFN-16 da 3 x 3mm a un prezzo di partenza di $2,55 cad. per 1.000 unità. La versione industriale LT3905IUD è testata e garantita per il funzionamento con una temperatura operativa di giunzione compresa tra -40°C e 125°C ed è offerta a un prezzo unitario di $2,81 per 1.000 unità. Entrambe le versioni sono disponibili a magazzino. Per maggiori informazioni, visitare la pagina www.linear.com/product/LT3905
Riepilogo delle caratteristiche: LT3905
- Switch DMOS interno da 65V, 350mA
- Diodo Schottky incorporato
- Monitoraggio preciso (2%) della corrente APD nell’intervallo da 3μA a 3mA
- Un unico resistore programma la corrente APD massima
- Veloce limitatore della corrente APD con indicatore
- Indicatore di perdita di segnale programmabile
- Intervallo VIN da 2,7V a 16V
- Il pin CTRL regola la tensione in uscita
- Blocco della sottotensione VIN programmabile
- Convertitore step-up ad alta efficienza
- Frequenza di commutazione selezionabile a 1MHz/2MHz
- Compensazione interna
- Soft-start interno
- Bassa corrente di arresto: <1μA
