Regolatore on-Module da 20A con precisione garantita VOUT totale dell’1,5% da -40ºC a 125ºC in un package LGA a basso profilo

Linear Technology Corporation presenta l‘LTM4637, un regolatore DC/DC step-down µModule® (micromodulo) da 20A con amplificatore di rilevamento differenziale remoto di precisione onboard. Il dispositivo consente la correzione automatica degli errori di tensione causati dalle cadute sulle tracce della scheda a circuiti stampati, utile per alimentare carichi come gli FPGA che richiedono correnti elevate a basse tensioni.

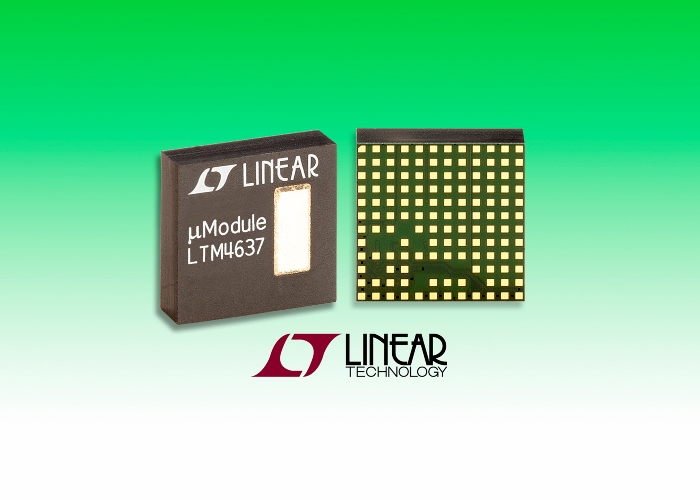

4637

La precisione della tensione DC di uscita totale è garantita a +/-1,5% da -40ºC a 125ºC. L’LTM4637 include l’induttore, i MOSFET, il controller DC/DC e il circuito di compensazione. Viene offerto in un package LGA da 4,32mm a basso profilo con un ingombro di 15 x 15mm. Con un range VIN da 4,5V a 20V, l’efficienza operativa del dispositivo è ottimizzata per sistemi di ingresso da 5V e 12V (88%, 12VIN, 1.8VOUT @ 20A). La tensione di uscita può essere impostata con una resistenza da 0,6V a 5,5V. Quattro dispositivi in parallelo possono fornire una corrente di carico di 80A. Le applicazioni includono apparecchiature industriali e medicali e sistemi di rete e telecomunicazioni.

Una funzionalità importante dell’LTM4637 è la compatibilità drop-in e a livello di pin con il regolatore di uscita µModule LTM4627 da 15A. I progettisti danno molta importanza alla compatibilità a livello di pin, in quanto consente di intercambiare questi prodotti senza modificare il layout in qualsiasi fase dallo sviluppo alla produzione. Linear offre una gamma di dispositivi µModule compatibili a livello di pin.

L’LTM4637 è dotato di funzioni di protezione contro le condizioni di sovracorrente e sovratensione. La temperatura interna del dispositivo può essere monitorata tramite un diodo di rilevamento. Il funzionamento dell’LTM4637 è previsto nel range di temperature da -40ºC a 125ºC. Il prezzo unitario è di $22,10 per quantità di 1000 pezzi. Per maggiori informazioni, visitare la pagina www.linear.com/product/LT4363.

Riepilogo delle caratteristiche: LTM4637



  • Sistema regolatore da 20A in un package LGA da 15 x 15 x 4,32mm
  • Amplificatore di rilevamento differenziale remoto per la regolazione di precisione
  • Precisione DC di +/-1,5% VOUT da -40ºC a 125ºC
  • Quattro dispositivi in parallelo per una corrente di uscita fino a 80A
  • Protezione dalla sovracorrente e dalla sovratensione
