Pompa di carica buck-boost da 2,7V a 38V/500mA e a basso rumore Occupa poco spazio e riduce le interferenze elettromagnetiche

Analog Devices, Inc.,  annuncia l’LTC3246, una pompa di carico buck-boost compatta e a basso rumore che integra un timer watchdog in grado di supportare fino a 500mA di corrente di uscita. L’LTC3246 utilizza una conversione commutata dei condensatori a modalità multipla per mantenere la regolazione su un ampio range di tensioni di ingresso da 2,7V a 38V e produce un’uscita regolata di 3,3V, 5V o regolabile esternamente (da 2,5V a 5V). Il circuito interno seleziona automaticamente il rapporto di conversione (2:1, 1:1 oppure 1:2) per ottimizzare l’efficienza al variare della tensione di ingresso e delle condizioni di carico. La bassa corrente di esercizio (regolazione a 20μA senza carico, 1,5μA in shut­down), la commutazione a bassa EMI e il ridotto numero di dispositivi esterni (tre piccoli condensatori ceramici e nessun induttore) rendono l’LTC3246 ideale per le applicazioni automotive sensibili al rumore e con limiti di spazio quali gli alimentatori transceiver ECU/CAN, gli alimentatori di servizio industriali e la conversione a bassa potenza da 12V a 5V.

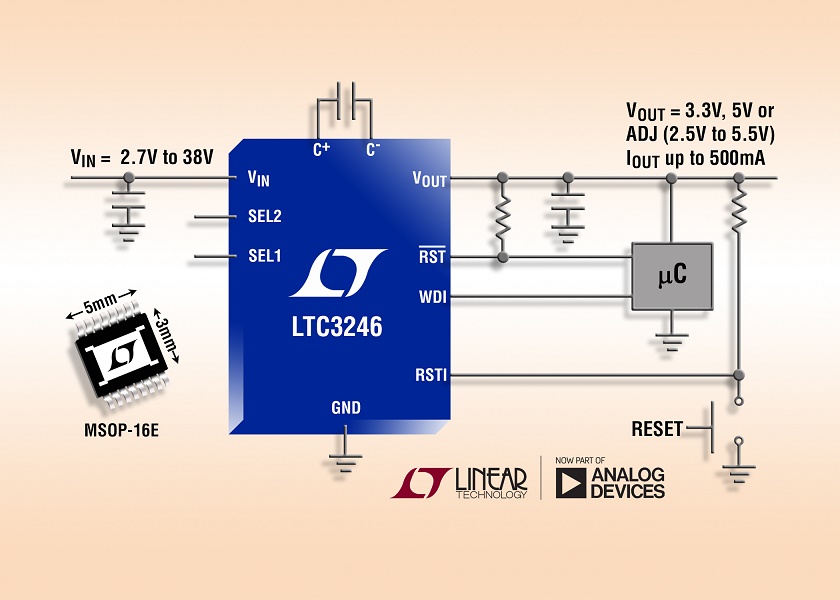

3246Col (1) (002)

L’architettura a condensatori commutati dell’LTC3246 con commutazione software intrinseca produce meno rumore radiato e interferenze elettromagnetiche rispetto ai regola­tori di commutazione convenzionali. Il controllo dei tempi per il timeout di reset e il timeout del watchdog a finestra può essere regolato tramite condensatori esterni sui pin RT e WT oppure fissato internamente tramite pin-strapping. La soglia precisa dell’ingresso di reset può essere utilizzata per il monitoraggio supplementare dell’alimentazione oppure può essere configurata come reset a pulsante. Altre funzionalità sono la stabilità con condensatori ceramici, la limitazione della corrente di foldback per impedire l’eccessivo flusso di corrente durante l’avvio, oltre alla protezione contro i cortocircuiti e alla protezione termica.

L’LTC3246 è disponibile in un package MSOP a 16 pin con funzionalità termiche avanzate. Le versioni di grado E e I sono garantite per il funzionamento nel range di temperature di giunzione -40°C÷125°C. La versione di grado H supporta temperature di giunzione –40°C ÷150°C , mentre la versione di grado MP è adatta per il funzionamento nel range –55°C÷150°C. I prezzi della versione di grado E partono da $3,25/cad. per quantità di 1000 pezzi e i dispositivi sono disponibili a stock. Per maggiori informazioni, visitare la pagina www.linear.com/product/LTC3246.

Riepilogo delle caratteristiche: LTC3246

  • Intervallo operativo di 2,7V–38V (max. ass. 42V)
  • IQ = 20μA d’esercizio; 1,5μA in shutdown
  • Pompa di carica buck-boost a più modalità (2:1, 1:1, 1:2) con commutazione automatica
  • Efficienza da 12V a 5V = 81%
  • IOUT fino a 500mA
  • VOUT: fisso da 3,3V, 5V o regolabile (da 2,5V a 5V)
  • EMI ultrabassa
  • Progettata per la copertura diagnostica nei sistemi ISO 26262
  • Protezione dalla sovratemperatura e dai cortocircuiti
  • Temperatura di giunzione di esercizio: 150°C max
  • POR/Controller watchdog con controllo tempi esterno
  • Package MSOP a 16 pin con funzionalità termiche avanzate
