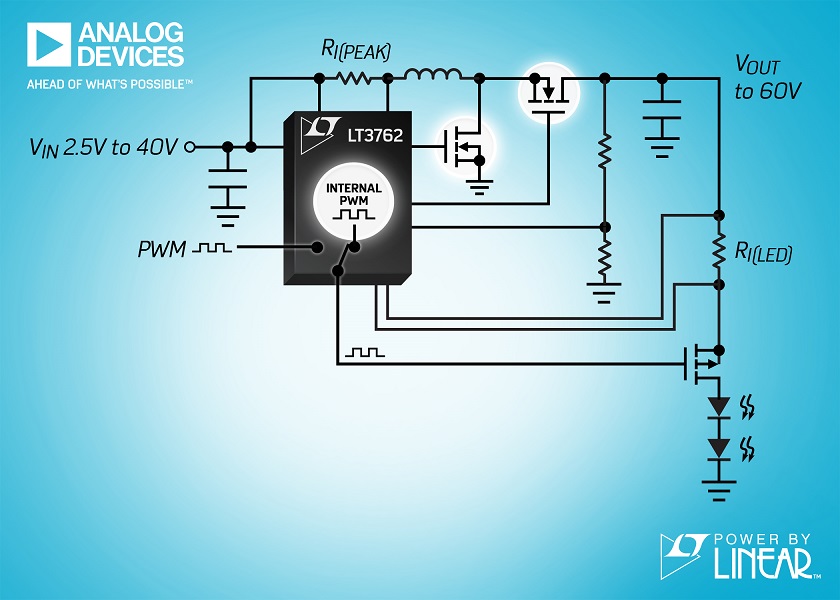

Analog Devices annuncia l’LT3762 Power by Linear™, un LED driver controller boost sincrono ad alta efficienza da 60V d’uscita con un generatore interno di segnale LED PWM programmabile e modulazione di frequenza spread spectrum per un basso livello di rumore EMI. L’LT3762 è un dispositivo versatile che include un amplificatore di sense “rail-to-rail”, permettendo così la misura di corrente sia sul “low side” che sull’ “high side” che, in aggiunta alla modalità boost sincrona, semplifica le topologie buck sincrona e buck-boost, nonché i progetti SEPIC asincroni.
- Visitando la pagina di prodotto dell’LT3762 potrete scaricare la documentazione, ordinare campioni e le schede di valutazione: http://www.analog.com/LT3762
L’intervallo di tensioni d’ingresso da 2,5V a 38,5V dell’LT3762 e il funzionamento sincrono lo rendono ideale per sistemi di alimentazione automotive, strumenti portatili, applicazioni industriali, strumenti medicali e illuminazione architetturale. Un convertitore ausiliario buck-boost on-chip fornisce la necessaria tensione di pilotaggio di gate nei sistemi a bassa tensione e, in combinazione a una corrente a riposo dal valore massimo di 500µA e a una corrente di shutdown di 1µA (TA = 25°C), garantisce un alto livello di efficienza lungo l’ampio intervallo di tensioni d’ingresso e di correnti d’uscita.
Nei sistemi dove l’EMI rappresenta un fattore critico, per ridurre il livello di rumore effettivo della commutazione è possibile abilitare la modulazione in frequenza spread spectrum opzionale dell’LT3762. Per prestazioni a bassissimo livello di rumore, il generatore di segnale PWM on-chip viene sincronizzato all’oscillatore interno.
La generazione interna del PWM fornisce un dimming dal rapporto di 250:1; è possibile implementare anche il dimming esterno 3000:1 o il dimming analogico.
Altre caratteristiche del controllo a corrente costante e tensione costante dell’LT3762 comprendono la modalità a controllo di corrente con limite ciclo-per-ciclo, frequenza di commutazione regolabile tra 100kHz e 1MHz, undervoltage lockout programmabile, protezione per LED aperto e LED in corto circuito con indicatori della condizione di guasto, protezione per LED overcurrent e thermal shutdown.
L’LT3762 è disponibile in package TSSOP di tipo thermally enhanced da 28-pin e QFN di 4mm x 5mm. Sono disponibili tre intervalli termici, con funzionamento da –40°C a 125°C (giunzione) per le versioni industriale e estesa e una versione per alta temperatura da –40°C a 150°C. Per ulteriori informazioni, visitate il sito www.analog.com/LT3762.
Riepilogo delle caratteristiche: LT3762
- Controllore sincrono per un’efficienza elevatissima
- Corrente massima a riposo di 500µA e corrente di shutdown di1µA (TA = 25°C)
- Modulazione di frequenza spread spectrum per un basso livello di EMI
- Generatore di segnale PWM interno 250:1
Prezzi e disponibilità
L’LT3762 è gia disponibile in un package TSSOP & QFN 28-pin 4mm x 5mm con pad esposto a partire da 2,71$ per mille unità.
