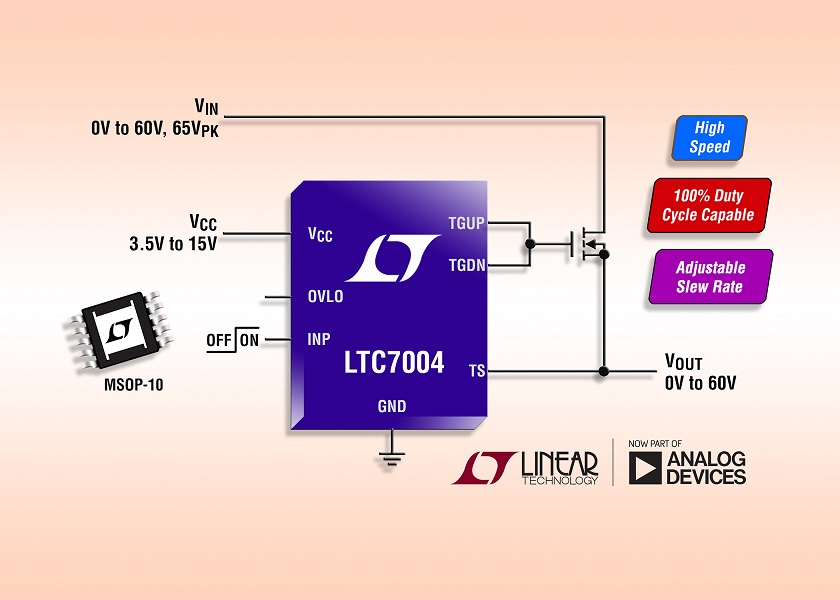

Analog Devices, Inc., che ha recentemente acquisito Linear Technology Corporation, annuncia l’LTC7004 un driver per MOSFET a canale N ad alta velocità per il lato alto che funziona con una tensione di alimentazione fino a 60V. La pompa di carica interna abilita uno switch esterno per MOSFET a canale N in modo che rimanga costantemente acceso. Il potente gate driver da 1Ω dell’LTC7004 può facilmente pilotare i MOSFET con gate a capacità elevata e tempi di transizione brevissimi e ritardi di propagazione di 35ns, l’ideale per la commutazione ad alta frequenza e le applicazioni con switch statici.
L’LTC7004 è stato progettato per ricevere un segnale di ingresso digitale a bassa tensione con riferimento a massa e pilota rapidamente un MOSFET di potenza a canale N sul lato alto funzionante con una tensione compresa tra 0V e 60V (max ass. 65V). L’LTC7004 funziona in un range di alimentazione di polarizzazione del driver compreso tra 3,5V e 15V con blocco per sottotensione regolabile. Con un carico di 1000pF, i rapidi tempi di salita e discesa di 13ns riducono al minimo le perdite di commutazione. Altre funzionalità includono una slew rate regolabile all’accensione e un blocco per sovratensione regolabile.
L’LTC7004 è disponibile in un package MSOP-10 con i pin configurati per la spaziatura richiesta dall’alta tensione. Il dispositivo viene offerto in tre versioni con range di temperature di giunzione differenti: versioni estesa e industriale da –40 a 125°C, versione automotive per alte temperature da –40°C a 150°C e versione militare da –55°C a 150°C. Il prezzo parte da $2,05/cad. per 1000 pezzi. Per maggiori informazioni, visitare la pagina www.linear.com/product/LTC7004.
Riepilogo delle caratteristiche: LTC7004
- Ampio range operativo VIN: da 0V a 60V (max. ass. 65V)
- Pompa di carica interna per duty cycle al 100%
- Pull-down da 1Ω, pull-up da 2,2Ω per tempi di accensione e spegnimento veloci
- Ritardi di propagazione di soli 35ns
- Slew rate all’accensione regolabile
- Alimentazione del gate driver regolabile da 3,5V a 15V
- Blocco regolabile per la sottotensione di alimentazione VCC del driver
- Blocco regolabile per la sovratensione VIN
- Ingresso compatibile con CMOS
I prezzi indicati sono solo a scopo di budget e possono variare in base a dazi, imposte, tasse e tassi di cambio locali.
