Analog Devices, Inc., che ha recentemente acquisito Linear Technology Corporation, annuncia l’LTC7000/-1, un driver per MOSFET a canale N che funziona con una tensione di alimentazione fino a 150V. La pompa di carica interna consente a uno switch esterno per MOSFET a canale N di rimanere costantemente acceso. Il potente gate driver dell’LTC7000/-1 può pilotare i MOSFET con elevata capacità del gate con tempi di transizione brevissimi, l’ideale per la commutazione ad alta frequenza e le applicazioni con switch statici.
L’LTC7000/-1 funziona in un intervallo di alimentazione in ingresso di 3,5V÷135V, 150VPK, con un intervallo di tensione di polarizzazione di 3,5V÷15V. Rileva una condizione di sovracorrente monitorando la tensione su una resistenza di rilevamento esterna in serie con l’assorbimento del MOSFET esterno. Quando l’LTC7000/-1 rileva che la corrente di commutazione ha superato il livello preimpostato, viene abilitato un flag di errore e lo switch viene spento per un periodo di tempo impostato da un condensatore di temporizzazione esterno. Dopo un arco di tempo predeterminato, l’LTC7000/-1 esegue automaticamente un nuovo tentativo.

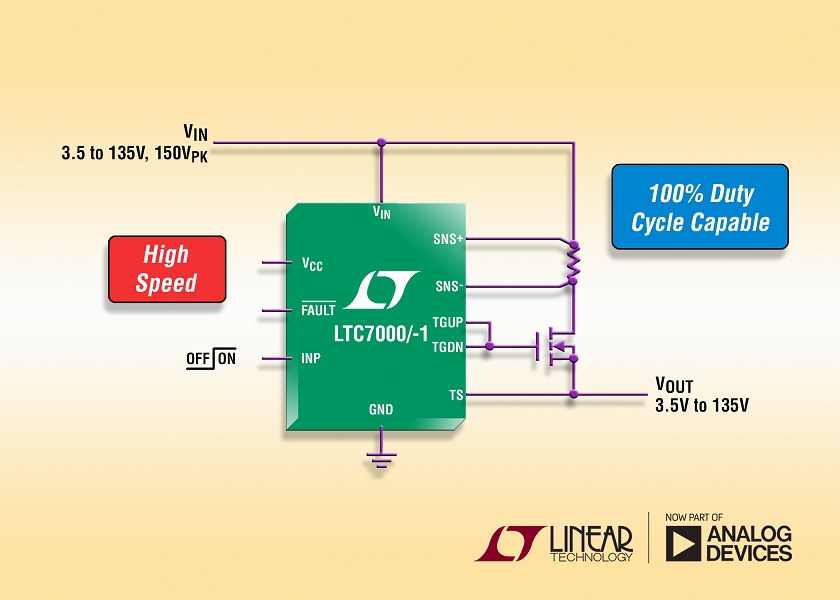

L’LTC7000/-1 è progettato per ricevere un segnale di ingresso digitale a bassa tensione con riferimento a terra e pilota rapidamente un MOSFET di potenza a canale N sul lato alto il cui assorbimento può raggiungere i 150V sopra la terra. Con un carico di 1000pF, i rapidi tempi di salita e discesa di 13ns riducono al minimo le perdite di commutazione. L’LTC7000 è un dispositivo con funzionalità complete e caratteristiche aggiuntive rispetto all’LTC7000-1, tra cui pin Enable, blocco contro la sovratensione, limite di corrente regolabile e monitoraggio della corrente.
L’LTC7000 è disponibile nel package MSOP-16 e l’LTC7000-1 è disponibile nel package MSOP-16 (12) dal quale sono stati rimossi quattro pin per i requisiti di spaziatura dell’alta tensione. Sono disponibili tre livelli di temperature di giunzione operative: i dispositivi in versione estesa e industriale supportano l’intervallo –40÷125°C, la versione automotive per alte temperature supporta l’intervallo –40°C÷150°C e la versione militare supporta l’intervallo –55°C÷150°C. I prezzi partono a $2,75/cad. per 1000 pezzi. Per maggiori informazioni, visitare la pagina www.linear.com/product/LTC7000.
Riepilogo delle caratteristiche: LTC7000/-1
- Ampio range operativo VIN: da 3,5V a 135V (max. ass. 150V)
- Funzionamento con duty cycle al 100%
- Pull-down da 1Ω, pull-up da 2Ω per tempi di accensione e spegnimento veloci
- Protezione dai cortocircuiti
- Timer di riavvio automatico
- Flag di errore open-drain
- Diodo di bootstrap integrato
- Slew rate all’accensione regolabile
- Alimentazione di polarizzazione da 3,5V a 15V
- Limite di corrente regolabile (LTC7000)
- Uscita di monitoraggio della corrente (LTC7000)
- Blocco regolabile per sottotensione e sovratensione (LTC7000)
I prezzi indicati sono solo a scopo di budget e possono variare in base a dazi, imposte, tasse e tassi di cambio locali.
