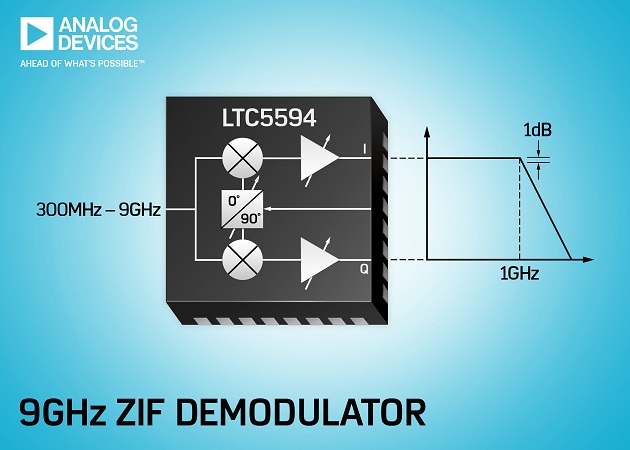

Analog Devices annuncia l’LTC5594, un demodulatore true zero-IF (ZIF) a larga banda ed alta linearità, con una banda passante istantanea a 1dB I e Q di 1GHz. Il demodulatore è in grado di offrire una reiezione d’immagine dal valore tipico di 37dB. Utilizzando la porta seriale integrata, il dispositivo consente la correzione dello sbilanciamento in fase e ampiezza di I e Q, e può quindi essere regolato per raggiungere una reiezione d’immagine superiore a 60dB. Questa caratteristica semplifica enormemente la calibrazione, migliorando nel contempo in modo significativo le prestazioni del ricevitore e riducendo le risorse FPGA necessarie ad eliminare l’immagine residua. Inoltre, il dispositivo dispone di amplificatori in banda base integrati, a guadagno regolabile, che in conversione forniscono un guadagno in potenza pari a 9,2dB a 5,8GHz, con una caratteristica IP3 in uscita di 37dBm. L’ingresso RF è dotato di un trasformatore balun a larga banda, che permette il funzionamento single-ended adattandosi all’impedenza di 50Ω da 500MHz a 9GHz. L’adattamento a frequenze inferiori, da 300MHz a 500MHz, può essere ottenuto modificando il valore di un componente esterno. Il suo alto livello d’integrazione si traduce in un ridottissimo numero di componenti esterni e in una realizzazione finale dalle dimensioni contenute.
- Visitando la pagina di prodotto dell’LTC5594 potrete scaricare la documentazione, ordinare campioni e schede di valutazione: http://www.linear.com/product/LTC5594
Utilizzando la porta seriale integrata, l’intero processo di calibrazione si realizza facilmente. Oltre alla reiezione d’immagine, anche le prestazioni relative alla linearità che comprendono IP2 (intercetta del 2° ordine), HD2 (distorsione armonica del 2° ordine), HD3 (distorsione armonica del 3° ordine) e IIP3 possono essere ottimizzate a loro volta. Inoltre, sempre attraverso la porta seriale si può azzerare la tensione di offset DC all’uscita, permettendo l’accoppiamento in DC all’ADC per un vero funzionamento ZIF. Dopo aver calibrato a temperatura ambiente, questi parametri prestazionali rimangono del tutto stabili, sia a freddo sia a caldo, fino agli estremi dell’intervallo termico previsto, con temperature di case tra –40°C e 105°C.
L’LTC5594 ha la collocazione ideale in infrastrutture wireless a microonde 5G che richiedono una banda passante di 1GHz o superiore, una gamma dinamica di rilievo per supportare la modulazione di ordine elevato e la velocità di trasmissione gigabit richieste. Inoltre, il dispositivo è particolarmente adatto al backhaul punto-punto su reti a microonde a banda larga, sistemi GPS ad alte prestazioni, comunicazioni satellitari, avionica, sistemi di test RF e impianti radar. Le sue superbe prestazioni, per linearità e reiezione d’immagine, lo rendono particolarmente indicato nelle applicazioni DPD (digital pre-distortion) per ricevitori.
L’LTC5594 è disponibile in package QFN plastico da 32-pin, 5mm x 5mm.
Il demodulatore è alimentato da una singola linea a 5V, con l’assorbimento nominale di 470mA. Gli amplificatori in banda base possono essere disattivati selettivamente, in modo che il demodulatore possa funzionare con una corrente di soli 250mA. Un pin di enable permette l’attivazione e la disattivazione del dispositivo. Quando è disabilitato, il valore tipico della corrente assorbita è pari a 20μA. Disponibile subito per campionamento o produzione. Per ulteriori informazioni, visitate il sito www.linear.com/product/LTC5594.
Riepilogo delle caratteristiche: LTC5594
| Bilanciamento RF su Frequenza d’ingresso da | 500MHz a 9GHz |
| Banda Passante I & Q in Banda Base (1dB) | 1GHz |
| Reiezione d’Immagine | 37dB Tipica |
| Con Calibrazione | 60dB Tipica |
| Alto Livello di Uscita IP3 | 37dBm a 5,8GHz |
| Guadagno Regolabile | 8dB in Step da 1dB |
| Max Guadagno in Potenza | 9,2dB @5,8GHz |
Prezzi e disponibilità
L’ LTC5594 è già disponibile in un package QFN Plastico da 32-Pin, 5mm x 5mm a partire da 15,70$ per mille unità.
