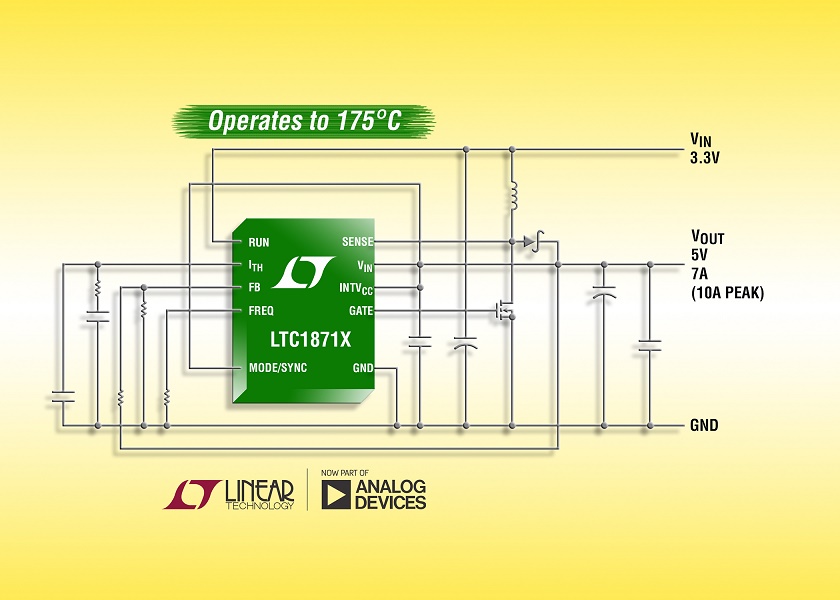

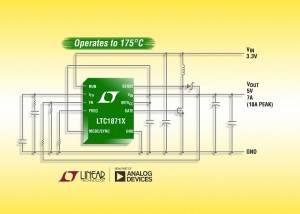

Analog Devices, Inc., che ha recentemente acquisito Linear Technology Corporation, annuncia l’LTC1871X, un controller in current mode, boost, flyback o SEPIC, con ampio range di ingressi che pilota un MOSFET di potenza a canale N e richiede pochi componenti esterni. Destinato alle applicazioni a bassa-media potenza, elimina la necessità di una resistenza di rilevamento della corrente utilizzando la on-resistance del MOSFET di potenza, ottimizzando in questo modo l’efficienza. Il design dell’LTC1871X è ottimizzato per gli ambienti con temperature elevate fino a 175°C.
Il range di tensioni di ingresso da 2,5V a 36V è ideale per le applicazioni ad alta temperatura, come l’esplorazione e la trivellazione petrolifera, con fonti di alimentazione da 3V a 36V. I parametri elettrici dell’LTC1871X sono testati al 100% a 175°C per offrire una precisione VREF di ±2% sull’intero range di temperature –40°C÷175°C. La flessibilità dell’LTC1871X per l’uso nelle topologie boost, SEPIC o flyback è ideale per un’ampia gamma di applicazioni con alimentazione a batteria nel settore della trivellazione di pozzi. Il funzionamento Burst Mode® dell’LTC1871X fornisce una bassissima corrente di quiescenza, perfetta per le applicazioni che richiedono una lunga durata della batteria. La speciale placcatura in rame/nichel/oro del pad garantisce lunga durata negli ambienti ad alte temperature, mentre il piccolo package MSOP-10 rende la soluzione estremamente compatta.
L’LTC1871XMS è disponibile a stock in un package MSOP-10 a un prezzo di partenza di $125,00/cad. per 1.000 pezzi. Per maggiori informazioni, visitare la pagina www.linear.com/product/LTC1871X.
Riepilogo delle caratteristiche: LTC1871X
- Testato al 100% a 175°C
- Precisione di riferimento pari a ±2% nel range di temperature di esercizio -40°C÷175°C
- Elevata efficienza (resistenza di rilevamento non richiesta)
- Ampio intervallo di tensioni di ingresso: Da 2,5V a 36V
- Funzionamento in current mode per un’eccellente risposta ai transitori di corrente
- Elevato duty cycle max. (tip. 92%)
- Soglia pin RUN ±2% con isteresi 100mV
- Spegnimento a micropotenza: IQ = 10μA
- Frequenza di esercizio programmabile (da 65kHz a 900kHz) con una sola resistenza esterna
- Sincronizzazione su un clock esterno fino a 1,3 × fOSC
- Funzionamento in modalità a salto d’impulsi controllato dall’utente o Burst Mode®
- Regolatore a bassa tensione di dropout interna di 5,2V
- Protezione dalla sovracorrente di uscita
- Funzionamento con resistenza di rilevamento per le applicazioni ad alta tensione di uscita
- Package MSOP compatto a 10 pin
I prezzi indicati sono solo a scopo di budget e possono variare in base a dazi, imposte, tasse e tassi di cambio locali.
