Analog Devices, Inc., che ha recentemente acquisito Linear Technology Corporation, annuncia l’LTC2500-32, un convertitore analogico-digitale (ADC) SAR (successive approximation register) a 32 bit. L’LTC2500-32 rappresenta un nuovo ed efficace approccio per le applicazioni di misura digitale, coniugando l’alta precisione e la velocità dell’architettura ADC SAR proprietaria di Linear Technology con i filtri digitali flessibili integrati per ottimizzare la larghezza di banda dei segnali di sistema e semplificare i requisiti dei filtri analogici anti-aliasing.

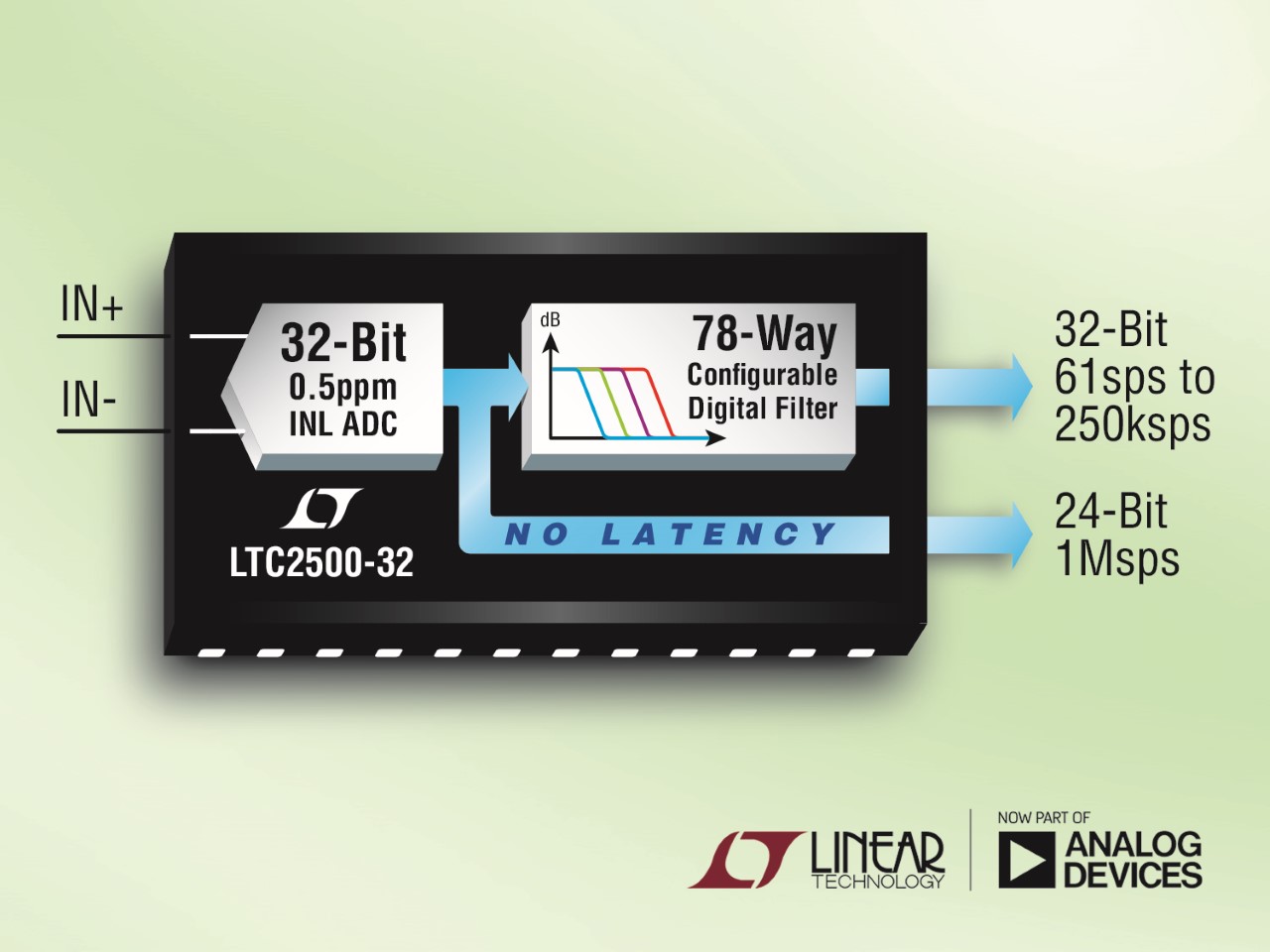

L’LTC2500-32 fornisce simultaneamente due uscite: (1) un’uscita a 32 bit a basso rumore con filtraggio digitale che raggiunge un intervallo dinamico fino a 148dB e (2) un’uscita a 32 bit da 1Msps senza latenza che comprende un bit di rilevamento dell’overrange, una rappresentazione a 24 bit della differenza di tensione in ingresso e una rappresentazione a 7 bit della tensione common mode in ingresso. L’uscita senza latenza è intrinsecamente perfetta abbinata all’uscita filtrata in modo digitale ed evita il disaccoppiamento e la deriva che tipicamente si verificano nelle applicazioni che richiedono un ADC supplementare più veloce per monitorare l’integrità del segnale in parallelo con un ADC di precisione. L’ampio intervallo di ingressi common mode e l’elevato CMRR consentono all’LTC2500-32 di interfacciare i segnali con common mode variabile, semplificando la catena di segnali analogici. Ciascuna delle due uscite fornisce una rappresentazione molto precisa della differenza di tensione applicata tra i due morsetti di ingresso.
La densità di rumore eccezionalmente bassa dell’LTC2500-32 produce 148dB di intervallo dinamico a 61sps e 104dB a 1Msps. Oltre al basso rumore, l’LTC2500-32 offre una linearità senza confronti di 0,5ppm (tipica) e un INL massimo garantito di 2ppm, oltre a un basso guadagno e una deriva di offset trascurabili su ampi intervalli di temperatura. Queste funzionalità, in combinazione, consentono di eseguire misure allo stato dell’arte altamente precise negli ambienti rumorosi, come ad esempio nelle applicazioni di automazione industriale. Il filtro digitale configurabile integrato fornisce sette tipi di filtri e 13 diversi fattori di sotto-campionamento che offrono agli utenti un alto livello di flessibilità per compensare larghezza di banda, risposta del filtro e prestazioni di rumore in ciascuna applicazione.
L’LTC2500-32 appartiene a una famiglia di ADC SAR ad altissima precisione di cui fanno parte anche l’LTC2508-32 a 32 bit che offre filtri digitali ottimizzati per le applicazioni di acquisizione dei dati, e l’LTC2512-24 a 24 bit che fornisce filtri digitali ottimizzati per le applicazioni di elaborazione dei segnali che richiedono un passabanda piatto. L’LTC2512-24 e l’LTC2508-32 forniscono un’uscita a 14 bit senza latenza per il monitoraggio dell’integrità del segnale e quattro fattori di sotto-campionamento per un compromesso tra larghezza di banda e intervallo dinamico. L’LTC2500-32 fornisce un più ampio range di filtri e fattori di sotto‑campionamento.
L’LTC2500-32 è disponibile nelle versioni per temperature commerciali e industriali (–40oC÷85oC). Il prezzo parte da $35,95/cad. per 1.000 pezzi. La scheda di valutazione DC2222A per la famiglia di ADC SAR LTC2500 è disponibile su www.linear.com/demo o tramite gli uffici vendita locali di Linear Technology. Per maggiori informazioni, visitare la pagina
www.linear.com/product/LTC2500-32.
Riepilogo delle caratteristiche: LTC2500-32
- SNR di 104dB a 1Msps
- ADC SAR a due uscite a 32 bit
- Uscita a 32 bit a basso rumore con filtro digitale
- Differenziale a 24 bit + common mode a 7 bit
Uscita a 1Msps con rilevamento dell’overrange
- Filtro digitale configurabile con sincronizzazione
- 7 tipi di filtri: Sinc,1 Sinc,2 Sinc,3 Sinc,4 Spread-Sinc, passabanda piatto, media
- Ampio range di ingressi common mode:
- CMRR di 128dB
- Package DNF a 24 pin, 7mm x 4mm
I prezzi indicati sono solo a scopo di budget e possono variare in base a dazi, imposte, tasse e tassi di cambio locali.
Analog Devices diventa ancora più forte. Il 10 marzo Analog Devices ha acquisito Linear Technology, dando vita alla più importante azienda di prodotti analogici ad alte prestazioni. Per maggiori informazioni http://lt.linear.com/07c.
